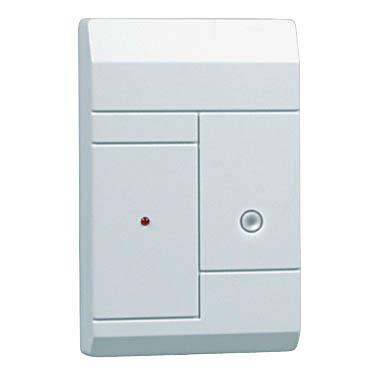

Модуль расширения RR-701X-OK (далее – расширитель) предназначен для подключения к приемникам охранной сигнализации RR-701R и RR-701R20 с целью создания отдельных проводных зон для каждого передатчика.
ВНИМАНИЕ! Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных!
Расширитель имеет 10 выходов типа "открытый коллектор". К приемнику RR-701R20 можно подключить два расширителя, что в сумме дает 20 зон. Выходы расширителя могут быть включены в шлейфы сигнализации различных охранно-пожарных приборов (панелей).
Технические характеристики
Информационная емкость: 10 выходов типа "открытый коллектор", нормально замкнутых или нормально разомкнутых
Количество передатчиков на выход: 1 или 2
Напряжение в цепи нагрузки: не более 36 В
Выходной ток:
- не более 30 мА по каждому выходу
- не более 40 мА для (без учета нагрузки выходов)
Напряжение питания: от 10 В до 15 В
Ток потребления: не более 20 мА
Диапазон рабочих температур: от -20 до +50 оС
Габаритные размеры: 75 х 120 х 32 мм
Гарантийный срок - 5 лет
