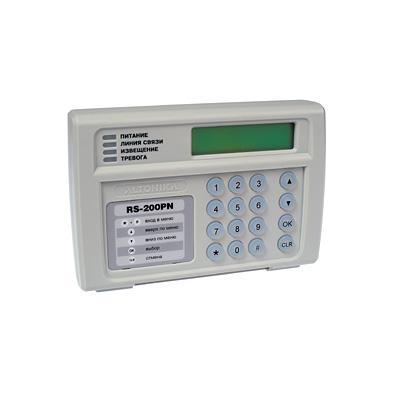

Пульт централизованного наблюдения RS-200PN\RS-200PN-600

Пульт централизованного наблюдения RS-200PN (ПЦН) предназначен для создания систем локальной централизованной радиоохраны средней и большой емкости (до 600 объектов). Охраняться могут следующие виды объектов:

• стационарные (дачи, коттеджи, торговые павильоны, склады, гаражи и т.п.);
• носимые тревожные радиокнопки (у охранников, персонала и т.п.);
• автомобили (на охраняемой стоянке, у офиса, на территории коттеджного поселка и т.п.).

На стационарных объектах рекомендуется устанавливать передатчики-коммуникаторы RS-200T, RS-200TР и RS-200TР-RB имеющие функции объектового прибора и периодический контроль исправности канала связи. Данные передатчики имеют состояния ВЗЯТ и СНЯТ, контролируют 4, 5 шлейфа охранной сигнализации (ШС) с подключенными к ним датчиками, формируют кодированные радиосигналы о состоянии объекта и периодически посылают их в эфир (далее для обозначения радиосигнала с объекта употребляется термин "извещение"). Период передачи извещений зависит от состояния объекта и изменяется от 2-3 секунд сразу после тревоги до 3-7 минут в норме. Возможно также использование недорогих стационарных передатчиков RR-701TS , RR-701TS4 и RR-701TS-L.

В качестве носимых радиокнопок могут использоваться передатчики RR-701T и RR-701TM, RR-701TN. Охраняемые автомобили должны быть оборудованы пейджерами Reef Page RP-100 и Reef Page RP-101. Передатчики различных типов могут использоваться одновременно в любом сочетании.

Дальность передачи радиосигналов зависит от типа передатчиков, от их расположения относительно приемника, а также от антенн, используемых на передающей и приемной стороне. Для радиокнопок дальность передачи в условиях прямой видимости достигает 1000 м, а для стационарных передатчиков при использовании выносных направленных антенн – 3-5 км и более. Реальная дальность зависит от наличия и характера препятствий распространению радиоволн, рельефа местности, интенсивности радиопомех, погодных условий и т. п., и в условиях типичной городской застройки составляет порядка 200-600 м для радиокнопок и 1-3 км для стационарных передатчиков. Дальность действия внутри зданий (особенно железобетонных) предсказать сложно и следует проверять опытным путем.

ПЦН RS-200PN используется совместно с выносными приемниками RS-200RD (до 5 приемников одновременно) и имеет текстовый русифицированный жидкокристаллический индикатор (ЖКИ) на 2 строки по 16 символов, зуммер звуковой сигнализации, реле для управления различными внешними тревожными устройствами (сиреной, устройством автодозвона и т.п.), встроенные энергонезависимые часы с календарем, выходы RS-232 для подключения компьютера и модулей расширения. К пульту RS-200PN можно подключить принтер через дополнительный адаптер."

ПЦН RS-200PN принимает извещения и выводит на ЖКИ номер и тип объекта, общее состояние объекта (ВЗЯТ ПОД ОХРАНУ или СНЯТ С ОХРАНЫ, НОРМА или ТРЕВОГА), вид тревоги в зависимости от нарушенных шлейфов и типа передатчика (например, для RS-200T – ДВЕРЬ, ПЕРИМЕТР, ПОЖАР, ВЫЗОВ) и другую информацию. Для разных типов передатчиков на ЖКИ выводятся разные сообщения. Индикация сопровождается звуковыми сигналами.

Для стационарных передатчиков RS-200T, RS-200TР и RS-200TР-RB ПЦН осуществляет автоматический контроль исправности канала связи от каждого объекта (посредством обнаружения долговременного отсутствия извещений). Это позволяет обнаруживать неисправности в системе, а также появление мощных радиопомех на рабочей частоте. Для автомобильных пейджеров и радиокнопок контроль канала связи не производится.

Все события заносятся в электронный протокол в энергонезависимой памяти ПЦН и могут быть впоследствии просмотрены. Под событиями понимается изменение состояния объектов (тревоги, постановка под охрану и снятие с охраны, неисправности передатчиков), а также действия оператора ПЦН. Если к пульту RS-200PN подключен принтер, то протокол выводится на печать.

Основные возможности

• 5 входов для внешних приемных модулей
• 300 или 600 передатчиков систем RS-200 и RR-701, а также автомобильных пейджеров RP-100/101
• Контроль канала связи от передатчиков системы "Риф Стринг-200"
• Отображение типа тревоги и состояния объектов на ЖКИ
• Встроенные часы и календарь
• Протокол событий в энергонезависимой памяти
• Выход RS-232 на компьютер
• Выход на принтер через дополнительный адаптер
• Звуковая сигнализация
• Сигнальное реле
• Удобная система меню

Технические характеристики

Гарантийный срок - 5 лет
