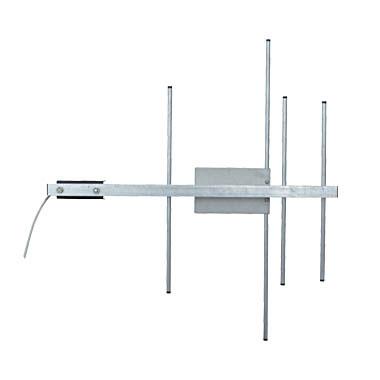

Антенна направленная четырехэлементная АН7-433

1

Четырехэлементная направленная антенна АН7-433 предназначена для использования со стационарными передатчиками радиоканальных систем передачи извещений "Риф Стринг-202", "Риф Стринг-200", "Риф Ринг-701", а также с другими радиоустройствами, работающими на частоте 433,92 МГц. Антенна обеспечивает при передаче в выбранном направлении усиление около 7 дБ, что эквивалентно увеличению мощности передатчика в 5 раз и дальности передачи на открытой местности в 2-2,5 раза.
Направленная антенна может использоваться в качестве приемной, если сигналы должны приниматься только с одного направления. Например, если к приемнику RS-200R, который работает с одним передатчиком RS-200T, вместо антенны АШ-433 подключить антенну АН7-433, то дальность приема на открытой местности увеличится еще в 2-2,5 раза (если антенны размещены на достаточной высоте).

Основные технические характеристики

  • Рабочая частота: 433,92 МГц ± 0,2%
  • Коэффициент усиления: не менее 7 дБ
  • КСВ: не более 1,2
  • Волновое сопротивление: 50 Ом
  • Габаритные размеры: 530 х 455 х 55 мм






Предлагается две модификации антенны АН7-433:

  • АН7-433 - модификация с впаянным фидером. Длина фидера 3 м.
  • AH7-433  (разъем) – в данной модификации предусмотрен разъем, к которому можно  подключить фидер необходимой длины.
