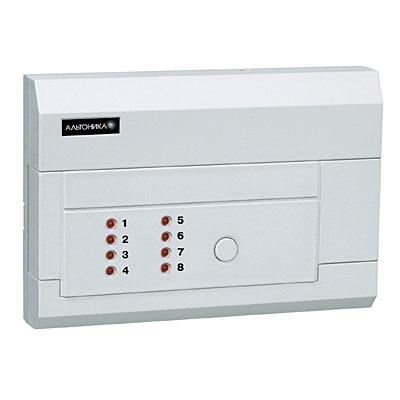

Охранный прибор-расширитель RS-202X8

1

Объектовый охранный прибор-расширитель на 1 раздел из 8 шлейфов LONTA RS-202X8 (другое название "Риф Стринг RS-202X8") входит в состав аппаратуры радиоканальной охранной сигнализации "Риф Стринг-202" и предназначен для использования в системах централизованной охраны стационарных объектов совместно с охранным передатчиком концентратором RS-202TX8.
Расширитель представляет собой полноценный охранный прибор, который включает в себя функции взятия под охрану и снятия с охраны, а также имеет выносные световые и звуковые сигнализации. Система не имеет собственного передатчика и отправляет радиосигналы (извещения) о проникновении, пожаре и других экстренных ситуациях посредством внешнего передатчика-концентратора, к которому он подключен по проводной линии RS-485. Извещения о событиях на объекте принимаются базовой станцией RS-202BS-FS и отображаются на пульте централизованного наблюдения (ПЦН) RS-202PN и компьютере с установленным программным обеспечением охранного мониторинга.
К одному концентратору RS-202TX8 можно подключить до 8 расширителей, причем с точки зрения пульта концентратор и расширители представляют собой один объект с несколькими разделами. Структура объекта "несколько разделов охраны – один передатчик" позволяет снизить стоимость аппаратуры на один раздел, использовать одну антенну на все независимо охраняемые помещения и уменьшить загрузку эфира контрольными сигналами.
Кроме того, RS-202X8 можно использовать без подключения к передатчику-концентратору, т.е. как обычный (не радиоканальный) охранно-пожарный прибор с достаточно широким набором функций.

Основные технические характеристики

  • Информационная емкость: 8 программируемых шлейфов охранно-пожарной сигнализации
  • Тип шлейфов: с оконечным резистором 5,6 кОм
  • Напряжение в шлейфах: 12 В
  • Время обнаружения нарушения шлейфа: более 350 мс
  • Постановка-снятие: ключи "touch-memory" фирмы Dallas (до 20 ключей)
  • Выход на передатчик-концентратор: линия RS-485
  • Выход на звуковой оповещатель (сирену): 12 В 300 мА
  • Выход на световой оповещатель: 12 В 300 мА (рекомендуется не более 100 мА)
  • Релейный тревожный выход: на ПЦН или на мощную сирену
  • Максимальное коммутируемое напряжение: 72 В при токе до 500 мА,
  • Максимальный коммутируемый ток: 3 А при напряжении 24 В
  • Режим контроля доступа: управление электрическим замком одной двери
  • Напряжение питания: от 10 до 15 В постоянного тока
  • Средний ток потребления: 150-200 мА (в зависимости от того, сколько светодиодов горит в данный момент)
  • Максимальный ток потребления: не более 500 мА (при всех закороченных шлейфах, без учета внешней сирены и светового оповещателя)
  • Диапазон рабочих температур: от -20 до +50 °C
  • Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
  • Габаритные размеры: 160 х 110 х 32 мм

Гарантийный срок - 5 лет
