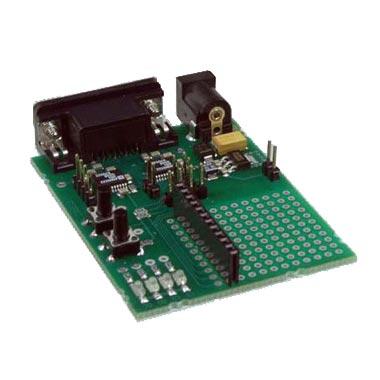

Переходник адаптера порта OSB-02 предназначен для быстрого подключения модуля OSA к компьютеру. С его помощью можно детально изучить работу модуля OSA, не встраивая его в схему изделия.
Переходник OSB-02 можно использовать для:
- всестороннего изучения работы модуля OSA-24, не встраивая его в схему устройства;
- примера интеграции модуля OSA-24 в схему устройства;
- макетирования устройства.
Переходник OSB-02 содержит:
- согласователи уровня для подключения к компьютеру;
- 4 светодиода различных цветов с резисторами;
- 2 неподключенные кнопки (одна замыкается на "-", вторая замыкается на "+");
- стабилизатор напряжения на 3,3 В / 200 мА;
- ионтажное поле для макетирования.
Питание переходника OSB-02 осуществляется внешним источником (с напряжением от 5 до 18 В).
Внимание! Для того, чтобы на установленную в OSB-02 плату OSA поступало питание, должна быть замкнута перемычка PLS4. Для использования аппаратного управления потоком нужно установить две перемычки на разъеме "HFC" XP3 таким образом, чтобы контакты RTS и CTS платы OSA соединялись соответственно с выводами 12 и 10 микросхемы преобразователя уровней DD1 (перемычки устанавливаются вдоль платы, "параллельно" PLS4).
Технические характеристики
| <!--StartFragment --> Входное напряжение питания |
<!--StartFragment --> 5… 8 В
|
| <!--StartFragment --> Выходное напряжение стабилизатора |
<!--StartFragment --> 3,3 В
|
| <!--StartFragment --> Максимальный выходной ток стабилизатора |
<!--StartFragment --> 200 мА
|
| <!--StartFragment --> Рабочий диапазон температур |
<!--StartFragment --> -40…+ 85 ºС
|
| <!--StartFragment --> Габаритные размеры |
<!--StartFragment --> 51 x 76 x15 мм
|
Более подробную информацию о адаптере порта OSB-02 можно получить на сайте www.osa-104.ru.
